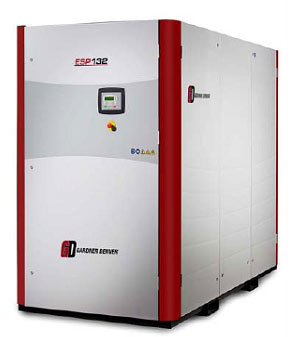

Gardner Denver, série GLOBAL, typ ESP 90-132

Šroubové kompresory ESP 90-132 pokrývají výkonnostní řadu od 16 m3/min do 23,45 m3/min při přetlaku 7 bar. Vyznačují se prověřenou ES technologií s regulací zatíženo / odlehčeno dle nastavené tlakové diference s následným zastavením elektrického motoru.

Jednoduchá konstrukce

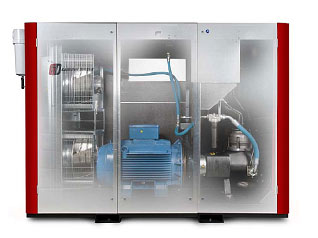

Jedná se o standardní vzduchem chlazené, jednostupňové, olejem mazané, rotační šroubové kompresory skříňového provedení vybavené filtrem na sání, šroubovým blokem ENDURO 75, vynikající separací oleje s velmi účinnými separačními filtry (0,1 μ), olejovým filtrem, obtokem s termostatem a nádobou pro olejovou náplň s ukazatelem hladiny oleje. Dále jsou kompresory vybaveny dochlazovačem stlačeného vzduchu, cyklónovým separátorem kondenzátu s automatickým odvaděčem,  chladičem oleje a elektrickou skříňkou s hlavním vypínačem a spouštěním hvězda-trojúhelník. Kompresorový blok je poháněn napřímo elektrickým motorem vč. termistorové ochrany. Kompresor je řízen plně automatickou elektropneumatickou regulací zatíženo/odlehčeno s následným časově nastavitelným zastavením el. motoru. Ovládací panel kompresoru je vybaven digitálním řídícím panelem AirSmart sloužícím ke sledování nebo nastavení vybraného parametru na displeji a indikaci servisních požadavků a alarmů. Komunikace je v českém jazyce.

Snadná instalace kdekoliv

Kompresory této série jsou kompletně vybaveny a připraveny pro použití v el. síti 400V/50 Hz, vyžadují pouze správně dimenzovaný jištěný přívodní kabel. Rovný betonový povrch s potřebnou nosností dle hmotnosti kompresoru (viz. podlahové a montážní zatížení ) je pro instalaci dostatečný, speciální základ není potřeba, protože nedochází k dynamickému zatížení. Pro správnou funkci kompresoru je zapotřebí minimální objem vzdušníku či rozvodné sítě stlačeného vzduchu o velikosti rovnému 30 % výkonnosti kompresoru (m³/min), ale čím větší je objem rozvodné sítě, tím lépe. Dále musí být zajištěna dostatečná ventilace dle způsobu chlazení kompresoru ( vzduchem či vodou ) za účelem odvodu vyzářeného tepla z místa instalace.

Standardní vybavení:

Šroubový blok ENDURO^® 75 s vynikající specifickou měrnou spotřebou (poměr výkonnost/spotřeba el. energie);

Zásobník oleje s průzorem pro kontrolu výšky hladiny oleje vč. separace oleje;

Mikroprocesorový ovladač AirSmart^TM se srozumitelnými symboly a pokyny v českém jazyce:
- řádkový kódový displej,

- řízení zatíženo s regulací otáček/odlehčeno s automatickým odpouštění tlaku, automatický start a stop,
- měření teploty a tlaku pro monitorování a bezpečné zastavení,
- ochrana proti přetížení hlavního motoru,
- indikátory servisu a poruch,
- hodiny pro celkovou dobu provozu a hodiny v zatížení,
- uživatelem změnitelné provozní nastavení (kromě heslem chráněných bezpečnostních funkcí),
- přizpůsobitelný pro více-kompresorové řídící systémy,
- potenciálně volný provozní a běžný signál alarmu.

Vzduchový filtr na sání;

Hlavní vypínač ;

Zcela uzavřené ventilátorem chlazené el. motory (TEFC), ochrana IP55, termistorová ochrana, třída izolace F ;

Hlavní napětí 400V 50 Hz ( ± 5% );

Tlačítko stop v nebezpečí;

Hlášení servisních resp. havarijních alarmů pro :
- olejový filtr ∆p,
- sací filtr ∆p,
- element olejového separátoru ∆p,
- interval servisu,

- přehřívání kompresoru (alarm při 100 °C a zastaví při 115 °C).

Pojistný ventil;

Indikátory provozních podmínek :
- přetlak stlačeného vzduchu,
- pracovní teplota,
- hodiny; v plném zatížení, celkové provozní hodiny,

- automatický restart po výpadku el. proudu,

Zvuk absorbující kryty NOVOX s epoxidovým nátěrem;

Dochlazovač stlačeného vzduchu;

Cyklónový odlučovač kondenzátu s automatickým časovým odvaděčem.

* Výkonnost je měřená podle Cagi Pneuprop PN2CPTC2 a jsou použity následující cílové tlaky: 7,5 bar modely při 7 bar, 8,5 bar modely při 8 bar, 10 bar modely při 9 bar a 13 bar modely při 12 bar.

** Tlaková hladina hluku měřená v souladu s Cagi Pneurop PN8NTC2.2 ±3dB(A). Hladina hluku měřena při 100% výkonnosti.

Zvláštní volitelné vybavení:

Předfiltr na sání;

Nízkotlaké modely;

Alternativní napětí;

Komunikační / sekvenční modul;

Bezztrátový odváděč kondenzátu;

Mazivo AEON 4000 (polosyntetický olej), AEON 6000FG (pro styk s potravinami), AEON 9000SP (syntetický olej);

Systémy zpětného zisku tepla (+W modul ) s olejovým deskovým chladičem (ocel AISI 316, měděné spoje), vodní termostat a externí olejový 3-cestný termostatický ventil (vnitřní by-pass je zazátkován).

Přídavné vybavení:

Vzdušníky

Sušičky stlačeného vzduchu

Řada filtrů pro úpravu stlačeného vzduchu

Odvaděče kondenzátu

Separátory kondenzátu voda/olej.

Rozměrový výkres ESP 90-132 (pdf)
