Řada kondenzačních sušičů MAGELLANO firmy MTA je určena pro zejména instalace s nepřetržitým provozem a stálým odběrem min. 500 m 3/hod. Provedení sušičů je možné s chlazením vzduchem nebo vodou.
PRINCIP ČINNOSTI
Stlačený vzduch vstupující do sušiče je v tepelném výměníku vzduch - vzduch předchlazen chladným suchým výstupním vzduchem. Poté vstupuje do výparníku, kde je chladivem ochlazen na konečný rosný bod. Zkondenzovaná vlhkost je separována v odlučovači a automaticky vypuštěna ze sušiče. Chladný suchý vzduch prochází podruhé tepelným výměníkem, kde se znovu ohřeje, a odchází ze sušiče. Chladicí okruh zajišťuje svojí činností dosažení rosného bodu 2 – 3 °C při určených podmínkách, a to činností obtokového ventilu horkého vzduchu, který brání poklesu teploty ve výparníku pod 0 °C a tím nebezpečí zamrznutí kondenzátu.
TEPELNÉ VÝMĚNÍKY A ROSNÝ BOD
Vysoce účinný kompaktní modul z hliníkové slitiny zakrnuje tepelný výměník vzduch – vzduch, vzduch – chladivo (výparník) a odlučovač vody. Oba jsou vyrobeny z měděných trubek a měděných žeber, aby byl zajištěn maximální přenos tepla a aby bylo zabráněno korozi. Stlačený vzduch je v obou případech chlazen tokem přes žebrovanou stranu a kondenzát se tvoří na povrchu žeber v podmínkách mezer, které zabraňují nebezpečí vstupu kondenzátu do proudu vzduchu.
Rychlost proudění vzduchu přes žebrovanou strukturu je podobná té, která se používá v klimatizaci, protože konečný rosný bod vzduchu je nižší než průměrná teplota vzduchu opouštějícího výparník.
INTELIGENTNÍ VYPOUŠTĚNÍ KONDENZÁTU
Shromážděný kondenzát v odlučovači je odváděn časově řízeným elektromagnetickým ventilem. Čas a délka intervalu otevření ventilu jsou nastavovány v mikroprocesorovém panelu. Alternativně je možné dodat sušič s odvaděčem snímaným dle hladiny kondenzátu. Takto je ze sušiče odváděn pouze kondenzát bez ztrát stlačeného vzduchu.
|
|
|
KONROLA A ZNÁZORNĚNÍ
Modely MG 022-110 jsou vybaveny mikroprocesorovým řídícím systémem TDC, který měří a znázorňuje nepřetržitě 2 teploty: rosný bod a výstupní teplotu vzduchu. Dále zabrazuje vstupní teplotu vzduchu, 15 různých poruch zařízení vč. paměti posledních 50-ti alarmů, atd. Pro ovládání slouží čtyři tlačítka, kterými je možné nastavovat hodnoty pro odvádění kondenzátu, limitní hodnoty pro alarmy, apod. Sušič je vybaven dvěmi manometry: tlaku chladiva ve výparníku, kondenzačního tlaku chladiva a přetlaku stlačeného vzduchu. Panel TDC je možné připojit k další svorkovnici pro dálkové řízení. Připojení k energetickému systému je možní přes síť RS 485 a protokol MODBUS-RTU.
Modely MG 150-190 jsou vybaveny mikroprocesorovým řídícím systémem PcO Xs , který zobrazuje stav jednotky, vstupní teplotu vzduchu, výstupní teplotu z výparníku, čas a datum, atd. Pro řízení jednotky je vybaven dalšími funkcemi jako např. týdenní časovač, auto diagnostický systém, snadné připojení k PC, apod. Jako zvláštní vybavení je možné doplnit dálkový alarm přes GSM, sada pro dálkové zobrazení ( max. 200 m), atd.
ŘÍZENÍ CHLADÍCÍHO OKRUHU
Provedení chladícího okruhu snižuje kolísání rosného bodu a kontrolu zařízení s pohyblivými částmi v chladicím okruhu zajišťuje obtokový ventil horkého plynu. Proto zůstává rosný bod prakticky konstantní, bez ohledu na rychlost proudícího vzduchu a změny teploty v rámci limitu kapacity zařízení.
SNADNÁ ÚDRŽBA
Display zobrazující 3 teploty, 3 manometry a výstražný systém se 15 funkcemi zajišťuje uživateli i obsluze obsáhlý prověřovací systém sušiče stlačeného vzduchu. Odstraněním dvou panelů z čela a boku zařízení je umožněn snadný přístup k řídícímu panelu, vypouštěcímu systému kondenzátu a všem částem chladicího okruhu.
| Model |
Jmenovitá kapacita* |
Jmenovitý příkon |
Připojení |

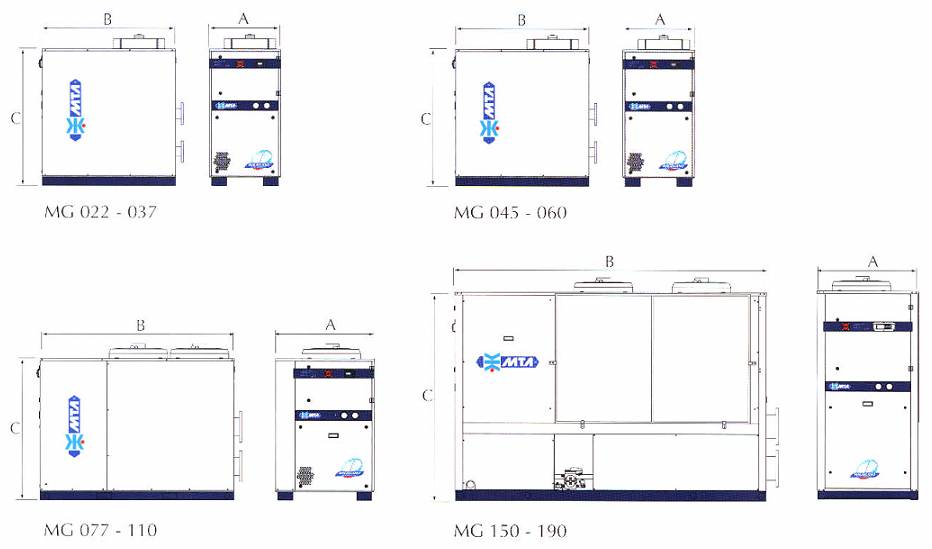

Celkové rozměry v mm |
Hmotnost |
| |
m3/min. |
m3/hod |
kW |
|
A |
B |
C |
(kg) |
| MG 022 |
22 |
1320 |
2,14 |
DN 80 |
660 |
1230 |
1400 |
244 |
| MG 028 |
28 |
1680 |
3,35 |
DN 80 |
660 |
1230 |
1400 |
254 |
| MG 037 |
37 |
2220 |
3,77 |
DN 80 |
660 |
1230 |
1400 |
276 |
| MG 045 |
45 |
2700 |
5,05 |
DN 100 |
660 |
1230 |
1400 |
318 |
| MG 060 |
60 |
3600 |
7,09 |
DN 100 |
660 |
1230 |
1400 |
332 |
| MG 077 |
77 |
4620 |
8,12 |
DN 150 |
910 |
1790 |
1447 |
526 |
| MG 090 |
90 |
5400 |
9,69 |
DN 150 |
910 |
1790 |
1447 |
551 |
| MG 110 |
110 |
6600 |
11,88 |
DN 150 |
910 |
1790 |
1447 |
624 |
| MG 150 |
150 |
9000 |
15,32 |
DN 200 |
930 |
2860 |
2064 |
1077 |
| MG 190 |
190 |
11400 |
19,72 |
DN 200 |
930 |
2860 |
2064 |
1102 |
* hodnoty odpovídají kapacitě kompresoru na sání ( sací tlak 1 bara, 20°C) a následujícím pracovním podmínkám : pracovní přetlak 7 barg, vstupní teplota do sušiče +35°C, teplota okolí 25°C a tlakový rosný bod +3°C v souladu s ISO 7183.
Maximální vstupní tlak je 12 barg; maximální vstupní teplota +65°C; maximální pracovní teplota okolí je +43°C.
Opravné faktory pro určení správné kapacity sušiče MG:
KAPACITA = JMENOVITÁ KAPACITA (7 bar) x K1 x K2 x K3 x K4
| Pracovní tlak barg |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| K1 |
0,69 |
0,80 |
0,88 |
0,95 |
1,0 |
1,05 |
1,09 |
1,14 |
1,17 |
1,2 |
| Vstupní teplota stl.vzduchu°C |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
| K2 |
1,26 |
1,00 |
0,82 |
0,67 |
0,55 |
0,47 |
0,45 |
0,43 |
| Teplota okolí °C |
20 |
25 |
30 |
35 |
40 |
43 |
| K3 |
1,08 |
1,0 |
0,93 |
0,87 |
0,8 |
0,75 |
| Tlakový rosný bod °C |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| K4 |
1,0 |
1,07 |
1,12 |
1,18 |
1,24 |
1,32 |
1,38 |
1,47 |
Rozměrový výkres modelů 22-37 ke stažení ZDE
Rozměrový výkres modelů 45-60 ke stažení ZDE
Rozměrový výkres modelů 77-110 ke stažení ZDE
Rozměrový výkres modelů 150-190 ke stažení ZDE
|
