VYSOKOTLAKÉ KONDENZAČNÍ SUŠIČE GARDNER DENVER, SÉRIE GDD HP
Kondenzační sušiče stlačeného vzduchu typu GDD HP pracují do přetlaku 45 bar.
Stlačený vzduch je nepostradatelná hnací síla a procesní médium potřebné v téměř celé průmyslové výrobě. Avšak, stlačený vzduch potřebný pro výrobu musí být suchý, bez oleje a čistý z důvodu předcházení drahých poruch. Vysokotlaké sušiče se používají, když standardní verze nevyhovují technickým požadavkům výroby. Důležitou oblastí použití jsou aplikace v plastikářském průmyslu, např. výroba recyklovatelných plastových lahví technologií PET (polyethyleneterephthalate). Chladící sušič stlačeného vzduchu série GDD HP je speciálně navržen pro požadavky v čištění vysokotlakého stlačeného vzduchu.

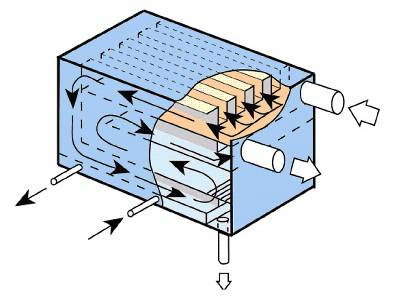

Konstrukce přesvědčit tuhou konstrukcí a garantováním nejnižších provozních nákladů např. celá série je montována s elektronicky, dle výšky hladiny, ovládaným bezztrátovým odvaděčem kondenzátu GDT-T20 HP. Vysokotlaké sušiče od Gardner Denveru slučují dlouhotrvající zkušenosti s moderní technologií a prokazují užitkovost a spolehlivost v každodenním provozu. Sušiče GDD HP používají vysoce výkonné dvou stupňové nerezové deskové výměníky, které poskytují optimální přenos tepla ze vzduchu do vzduchu a chladiva do chladících okruhů v sušiči. Spotřeba energie je redukována, protože je požadováno méně energie než u konvenčních výměníku tepla k dosažení potřebné chladící kapacity.
Samozřejmě, standardní kondenzační sušiče GDD HP jsou výlučně plněny chladivem R 134a přispívajícím ke zlepšení životního prostředí.
| Gardner Denver GDD HP | ||||||||||||
|
Typ GDD |
Kapacita při 7 bar, m3/h |
Připojení |
|
Hmotnost kg | ||||||||
|
| ||||||||||||
|
HP 0040 A |
40 |
R 3/8" |
550 |
600 |
450 |
36 | ||||||
|
HP 0060 A |
60 |
R 3/8" |
550 |
600 |
450 |
38 | ||||||
|
|
|
|
|
|
|
| ||||||
|
HP 0090 A |
90 |
R 1/2" |
550 |
600 |
450 |
45 | ||||||
|
HP 0120 A |
120 |
R 3/4" |
550 |
600 |
450 |
50 | ||||||
|
HP 0180 A |
180 |
R 3/4" |
550 |
600 |
450 |
52 | ||||||
|
|
|
|
|
|
|
| ||||||
|
HP 0260 A |
260 |
R 1" |
650 |
600 |
600 |
70 | ||||||
|
HP 0370 A |
370 |
R 1" |
650 |
600 |
600 |
74 | ||||||
|
HP 0480 A |
480 |
R 1 1/4" |
650 |
600 |
600 |
93 | ||||||
|
HP 0600 A |
600 |
R 1 1/4" |
650 |
600 |
600 |
107 | ||||||
|
HP 0800 A |
800 |
R 1 1/2" |
1200 |
900 |
800 |
175 | ||||||
|
HP 1100 A |
1100 |
R 1 1/2" |
1200 |
900 |
800 |
180 | ||||||
|
|
|
|
|
|
|
| ||||||
|
HP 1350 A |
1350 |
R 2" |
1200 |
900 |
800 |
186 | ||||||
|
HP 1750 A |
1750 |
R 2" |
1200 |
900 |
800 |
196 | ||||||
|
HP 2250 A |
2250 |
R 2" |
1200 |
900 |
800 |
205 | ||||||
|
|
|
|
|
|
|
| ||||||
|
HP 2700 W |
2700 |
DN 80 |
1900 |
1200 |
1200 |
430 | ||||||
|
HP 3500 W |
3500 |
DN 80 |
1900 |
1200 |
1200 |
455 | ||||||
|
HP 4200 W |
4200 |
DN 80 |
1900 |
1200 |
1200 |
615 | ||||||
|
HP 5000 W |
5000 |
DN 80 |
1900 |
1200 |
1200 |
680 | ||||||
Průtok je vztažen na podmínky sání kompresoru (+20°C; 1 bar), teplotu stlačeného vzduchu na vstupu do sušičky +35°C, provozní tlak 40 bar(g), okolní teplotu +25°C, tlakový rosný bod +3°C měřený na výstupu ze sušiče dle požadavku normy DIN ISO7183. Minimální přípustná okolní teplota +2°C; maximální +50°C, minimální a maximální provozní tlak 15 - 45 bar(g), vyšší tlak na požádání. Maximální přípustná teplota stlačeného vzduchu na vstupu do sušiče +60°C.

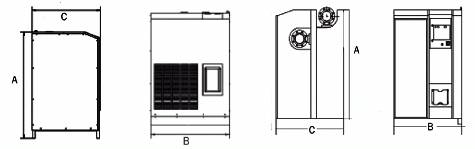

Rozměrový obrázek
GDD HP 0040 – 5000
Opravné faktory pro určení správné kapacity sušiče GDD HP:
KAPACITA = JMENOVITÁ KAPACITA (7 bar) x K1
| Pracovní tlak barg | 15 | 20 | 25 | 30 | 35 | 40 | 45 |
| K1 | 0,43 | 0,55 | 0,72 | 0,81 | 0,9 | 1,0 | 1,05 |
