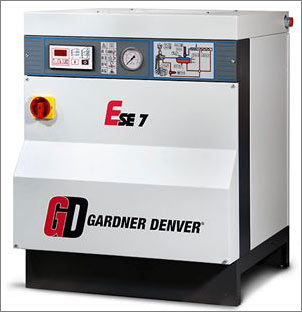

ŠROUBOVÝ KOMPRESOR GARDNER DENVER, série ESE, typ ESE 3 – 7
Standardní vzduchem chlazený, jednostupňový, olejem mazaný, rotační šroubový kompresor skříňového provedení vybavený filtrem na sání, šroubovým blokem ENDURO 3, ukazatelem hladiny oleje, separátorem oleje s velmi účinným separačním filtrem (0,1 μ), olejovým okruhem s olejovým filtrem, obtokem s termostatem a dále dochlazovačem stlačeného vzduchu, cyklónovým separátorem kondenzátu s automatickým odvaděčem kondenzátu, chladičem oleje a elektrickou skříňkou s hlavním vypínačem a spouštěním hvězda-trojúhelník. Kompresor je poháněn elektrickým motorem prostřednictvím řemenic a klínových řemenů. Kompresor je řízen plně automatickou elektropneumatickou regulací zatíženo/odlehčeno s následným časově nastavitelným zastavením el. motoru. Ovládací panel kompresoru je vybaven digitálním řídícím panelem sloužící k sledování nebo nastavení vybraného parametru na displeji a indikaci servisních požadavků a alarmů.
Snadná instalace kdekoliv
Veškeré kompresory jsou kompletně vybaveny a připraveny pro použití v el. síti 400V/50 Hz, vyžadují pouze správně dimenzovaný jištěný přívodní kabel. Rovný betonový povrch s potřebnou nosností dle hmotnosti kompresoru (viz. podlahové a montážní zatížení ) je pro instalaci dostatečný, speciální základ není potřeba, protože nedochází k dynamickému zatížení. Pro správnou funkci kompresoru je zapotřebí minimální objem vzdušníku (viz zvláštní příslušenství ). Dále musí být zajištěna dostatečná ventilace za účelem odvodu vyzářeného tepla z místa instalace.
Standardní vybavení:
· Šroubový blok ENDURO 3 pro vysokou výkonnost při vynikající účinnosti
· Separační nádoba oleje s průzorem pro kontrolu výšky hladiny
· Digitální ovladač se srozumitelnými symboly :
- řízení zatíženo/odlehčeno s automatickým odpouštění tlaku, automatický start a stop
- měření teploty a tlaku pro monitorování a bezpečné zastavení
- ochrana proti přetížení hlavního motoru
- indikátory servisu a poruch
- hodiny pro celkovou dobu provozu a hodiny v zatížení
- uživatelem změnitelné provozní nastavení (kromě heslem chráněných
bezpečnostních funkcí)
- přizpůsobitelný pro více-kompresorové řídící systémy
- potenciálně volný provozní a běžný signál alarmu
· Vzduchový filtr na sání
· Automatická regulace výkonnosti: plné zatížení, chod na prázdno a start/stop
· Hlavní vypínač
· Zcela uzavřené ventilátorem chlazené el. motory (TEFC), IP55 ochrana, termistorová ochrana, třída izolace F
· Pojistná bezpečnostní zařízení pro :
- vysoký proud motoru
- vysokou teplotu kompresoru
- vysoký tlak kompresoru
· LED diody alarmů pro :
- olejový filtr
- sací filtr
- element olejového separátoru
- přehřívání kompresoru (alarm při 100 °C a zastaví při 115 °C)
- interval servisu
· Pojistný ventil
· Indikátory provozních podmínek :
- přetlak stlačeného vzduchu
- pracovní teplota
- hodiny; v plném zatížení, celkové provozní hodiny
· Automatický restart po výpadku el. proudu
· Převod pomocí řemenů, se systémem automatického napínání řemenů
· Třícestný olejový termostat
· Kryty s epoxidovým nátěrem
· Dochlazovač stlačeného vzduchu
· Rozběh hvězda/trojúhelník
· Náplň – minerální olej AEON 3000 F2105
|
GD model |
Maximální přetlak* |
Výkonnost při jmen.přetlaku ** |
Výkon motoru 50 Hz |
Čistá hmot. |
Hladina hluku *** |
Rozměry š x h x v |
|||
|
Bar |
Psig |
m3/min |
cfm |
kW |
Hp |
kg |
dB(A) |
||
|
ESE 3 |
8 10 13 |
115 145 190 |
0,39 0,32 0,26 |
14 11 8 |
3,0 |
4,0 |
138 |
68 |
bez vzdušníku 670x680x850 se vzdušníkem 1150x680x1520 |
|
ESE 4 |
8 10 13 |
115 145 190 |
0,55 0,45 0,32 |
19 16 11 |
4,0 |
5,5 |
143 |
69 |
|
|
ESE 5
|
8 10 13 |
115 145 190 |
0,80 0,65 0,50 |
28 23 18 |
5,5
|
7,5 |
146 |
70
|
|
|
ESE 7
|
8 10 13 |
115 145 190 |
1,05 0,90 0,72 |
37 32 26 |
7,5 |
10 |
149 |
71 |
|
* pro RD modely je max. tlak ztráta 0,25 bar. Tlakový rosný bod integrovaného sušiče při okolní teplotě: +25°C
** Výkonnost je měřená podle Cagi Pneuprop PN2CPTC2 a jsou použity následující provozní tlaky: 8 bar modely při 6 bar. 10 bar modely při 8 bar a 13 bar modely při 11 bar.
*** Hladina hluku měřená podle ISO 2151 a ISO 3744.
Zvláštní volitelné vybavení:
· Alternativní napětí
· Cyklónový odlučovač kondenzátu s automatickým odvaděčem*
· Vzdušník, 500 litrů ( pouze pro kompresory 11 a 15 kW )
· Vestavěný RD sušič, použité chladivo splňuje ES požadavky normy No. 2037/2000**
· Vestavěný filtr, 1 μm a 0,01 μm ***
· Plovákový odvaděč
· Časově ovládaný odvaděč
· Předfiltr na sání
· Mazivo AEON 4000 (polosyntetický olej), AEON 6000FG (pro styk s potravinami), AEON 9000SP (syntetický olej)
Poznámka :
* Pouze pro kompresory bez sušiče
** Zahrnuje odvaděč na bázi časově nastavitelného solenoidového ventilu
*** Pouze s vestavěným sušičem RD
Přídavné vybavení:
· MiniPilot více-kompresorový ovladač pro 2-3 kompresory stejné velikosti
· MultiPilot více-kompresorový ovladač pro několik kompresorů
· Sušiče stlačeného vzduchu
· Řada filtrů pro úpravu stlačeného vzduchu
· Odvaděče kondenzátu
· Separátory kondenzátu voda/olej
