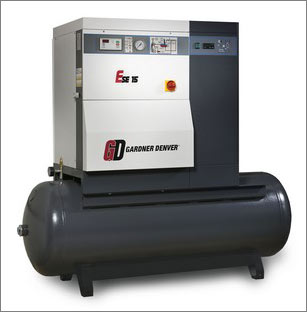

ŠROUBOVÝ KOMPRESOR GARDNER DENVER, série ESE, typ ESE 11-15



Standardní vzduchem chlazený, jednostupňový, olejem mazaný, rotační šroubový kompresor skříňového provedení vybavený filtrem na sání, šroubovým blokem ENDURO, ukazatelem hladiny oleje, separátorem oleje s velmi účinným separačním filtrem (0,1 μ), olejovým okruhem s olejovým filtrem, obtokem s termostatem a dále dochlazovačem stlačeného vzduchu, cyklónovým separátorem kondenzátu s automatickým odvaděčem kondenzátu, chladičem oleje a elektrickou skříňkou s hlavním vypínačem a spouštěním hvězda-trojúhelník. Kompresor je poháněn elektrickým motorem prostřednictvím řemenic a klínových řemenů. Kompresor je řízen plně automatickou elektropneumatickou regulací zatíženo/odlehčeno s následným časově nastavitelným zastavením el. motoru. Ovládací panel kompresoru je vybaven digitálním řídícím panelem sloužící k sledování nebo nastavení vybraného parametru na displeji a indikaci servisních požadavků a alarmů.


Snadná instalace kdekoliv


Veškeré kompresory jsou kompletně vybaveny a připraveny pro použití v el. síti 400V/50 Hz, vyžadují pouze správně dimenzovaný jištěný přívodní kabel. Rovný betonový povrch s potřebnou nosností dle hmotnosti kompresoru (viz. podlahové a montážní zatížení ) je pro instalaci dostatečný, speciální základ není potřeba, protože nedochází k dynamickému zatížení. Pro správnou funkci kompresoru je zapotřebí minimální objem vzdušníku (viz zvláštní příslušenství ). Dále musí být zajištěna dostatečná ventilace za účelem odvodu vyzářeného tepla z místa instalace.


Standardní vybavení


· Šroubový blok ENDURO 3 resp. 6 pro vysokou výkonnost při vynikající účinnosti
· Separační nádoba oleje s průzorem pro kontrolu výšky hladiny
· Digitální ovladač se srozumitelnými symboly :
- řízení zatíženo/odlehčeno s automatickým odpouštění tlaku, automatický start a stop
- měření teploty a tlaku pro monitorování a bezpečné zastavení
- ochrana proti přetížení hlavního motoru
- indikátory servisu a poruch
- hodiny pro celkovou dobu provozu a hodiny v zatížení
- uživatelem změnitelné provozní nastavení (kromě heslem chráněných
bezpečnostních funkcí)
- přizpůsobitelný pro více-kompresorové řídící systémy
- potenciálně volný provozní a běžný signál alarmu
· Vzduchový filtr na sání
· Automatická regulace výkonnosti: plné zatížení, chod na prázdno a start/stop
· Hlavní vypínač
· Zcela uzavřené ventilátorem chlazené el. motory (TEFC), IP55 ochrana, termistorová ochrana, třída izolace F
· Pojistná bezpečnostní zařízení pro :
- vysoký proud motoru
- vysokou teplotu kompresoru
- vysoký tlak kompresoru
· LED diody alarmů pro :
- olejový filtr
- sací filtr
- element olejového separátoru
- přehřívání kompresoru (alarm při 100 °C a zastaví při 115 °C)
- interval servisu
· Pojistný ventil
· Indikátory provozních podmínek :
- přetlak stlačeného vzduchu
- pracovní teplota
- hodiny; v plném zatížení, celkové provozní hodiny
· Automatický restart po výpadku el. proudu
· Převod pomocí řemenů, se systémem automatického napínání řemenů
· Třícestný olejový termostat
· Kryty s epoxidovým nátěrem
· Dochlazovač stlačeného vzduchu
· Rozběh hvězda/trojúhelník
· Náplň – minerální olej AEON 3000 F2105



GD model

Maximální přetlak*

Výkonnost při jmen.přetlaku

**

Výkon motoru

50 Hz

Čistá hmot.

Hladina hluku***

Rozměry

š x h x v

bar

psig

m3/min

cfm

kW

Hp

kg

dB(A)

ESE 11

8

10

13

115

145

190

1,60

1,45

1,10

56,5

51

39

11,0

15,0

186

74

bez vzdušníku 700x765x 1050

se vzdušníkem

1480x815x 1870

ESE 15

8

10

13

115

145

190

2,20

2,00

1,60

78

70,5

56,5

15,0

20,0

210

74



* pro RD modely je max. tlak ztráta 0,25 bar. Tlakový rosný bod integrovaného sušiče při okolní teplotě: +25°C
** Výkonnost je měřená podle Cagi Pneuprop PN2CPTC2 a jsou použity následující provozní tlaky: 8 bar modely při 6 bar. 10 bar modely při 8 bar a 13 bar modely při 11 bar.
*** Hladina hluku měřená podle ISO 2151 a ISO 3744.

Zvláštní volitelné vybavení:


· Alternativní napětí
· Cyklónový odlučovač kondenzátu s automatickým odvaděčem*
· Vzdušník, 500 litrů ( pouze pro kompresory 11 a 15 kW )
· Vestavěný RD sušič, použité chladivo splňuje ES požadavky normy No. 2037/2000**
· Vestavěný filtr, 1 μm a 0,01 μm ***
· Plovákový odvaděč
· Časově ovládaný odvaděč
· Předfiltr na sání
· Mazivo AEON 4000 (polosyntetický olej), AEON 6000FG (pro styk s potravinami), AEON 9000SP (syntetický olej)

Poznámka :


*     Pouze pro kompresory bez sušiče
**   Zahrnuje odvaděč na bázi časově nastavitelného solenoidového ventilu
*** Pouze s vestavěným sušičem RD



Přídavné vybavení:


· MiniPilot více-kompresorový ovladač pro 2-3 kompresory stejné velikosti
· MultiPilot více-kompresorový ovladač pro několik kompresorů
· Sušiče stlačeného vzduchu
· Řada filtrů pro úpravu stlačeného vzduchu
· Odvaděče kondenzátu
· Separátory kondenzátu voda/olej
