Gardner Denver, série GLOBAL, typ VS 45, VS 50 a VS 70 ( NOVINKA !!! )

Technický list  (114 kB)

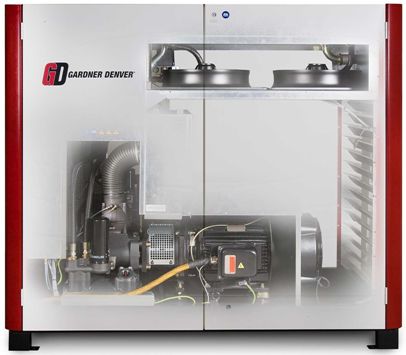

Gardner Denver, série GLOBAL, typ VS 45, VS 50 a VS 70


Šroubové kompresory




Kompresory VS 45 - 70 pokrývají výkonnostní řadu od 1,01 m3/min do 11,60 m3/min při 7 bar. Vyznačují se prověřenou VS technologií a jsou vybaveny frekvenčním měničem, který řídí výkonnost přesně podle požadavků na stlačený vzduch. Kompresory VS 45 - 70 využívají standardních elektrických motorů. Doplňkem těchto kompresorů může být vestavěná kondenzační sušička.


Jednoduchá instalace


Konstrukce této série je stejná jako u předcházející série VS 25 – 40. Srdcem kompresorů VS 45 - 70 je integrovaná kompresorová jednotka TEMPEST 25 se šroubovým blokem ENDURO 25 Plus. Tento kompaktní kompresor vyžaduje minimální plochu na umístění, oproti tomu možnosti instalací jsou téměř neomezené.


Moderní technologie


Nejnovější generace frekvenčně řízeného šroubového kompresoru. Elektrický motor a frekvenční měnič od jednoho výrobce, přímý pohon šroubového bloku přes spojku zaručuje nejnižší možnou jmenovitou spotřebu energie na výrobu 1 m3. Kompresory se vyznačují robustními, atraktivními kryty, snadným použitím a údržbou díky jednoduše otevíratelným panelům (šest dveří) a vícejazyčnému ovládacímu systému AirSmart.




Úspora energetických nákladů


VS kompresory jsou konstruovány na bázi spolehlivé a prověřené technologie frekvenčního měniče za účelem řídit přesně výkonnost v souladu s požadavky na množství stlačeného vzduchu. To znamená, že rychlost otáčení šroubového bloku přesně odpovídá požadavkům, což v důsledku znamená stálé udržení konstantního tlaku v síti rozvodu stlačeného vzduchu. To minimalizuje spotřebu elektrické energie a snižuje opotřebení kompresoru.

Kompresory VS 45-70 dosahují nejlepší účinnosti při 20 – 100 % využití rychlosti otáčení šroubového bloku a je schopen nejrychlejšího přizpůsobení se požadavkům na okamžité změny v množství dodávaného stlačeného vzduchu.


Úspora energetických nákladů


Hlavní výhody kompresorů VS 45-70


• Úspory elektrické energie až 35-40 % oproti standardnímu kompresoru
• Až 20-30 % celkových úspor za období prvních 5-ti let provozu kompresoru
• Okamžitá reakce na změny tlaku (tolerance ± 0,1 bar od cílového tlaku)
• Konstantní pracovní tlak
• Možná změna tlaku v rozmezí 3 až 13 bar v ovládacím panelu kompresoru
• Odpovídající otáčky skutečnému požadavku na stlačený vzduch
• Široký regulační rozsah s výbornou účinností
• Vysoký faktor účinnosti elektrického motoru
• Měkký start s technologií invertoru
• Konstruováno pro provoz při plném zatížení po neomezenou dobu
• Adaptabilní k nepříznivým okolním podmínkám (teplota okolí do 45 °C, el. napájení 380 – 480 V ±5 %/ 50 Hz)
• Inteligentní ochranné prvky motoru a invertoru


Standardní vybavení:


Šroubový blok ENDURO® 25 Plus pro vysokou výkonnost při vynikající účinnosti
Integrovaná, kompaktní, tichá a bez úniková kompresorová jednotka TEMPEST® 25 pro vynikající olejovou separaci, filtraci a zásobu oleje s průzorem pro kontrolu výšky hladiny oleje
Mikroprocesorový ovladač AirSmartTM se srozumitelnými symboly :
- řádkový kódový displej
- řízení zatíženo/odlehčeno s automatickým odpouštění tlaku, automatický start a stop
- měření teploty a tlaku pro monitorování a bezpečné zastavení
- ochrana proti přetížení hlavního motoru
- indikátory servisu a poruch
- hodiny pro celkovou dobu provozu a hodiny v zatížení
- uživatelem změnitelné provozní nastavení (kromě heslem chráněných bezpečnostních funkcí)
- přizpůsobitelný pro více-kompresorové řídící systémy
- potenciálně volný provozní a běžný signál alarmu
Vzduchový filtr na sání
Hlavní vypínač
Zcela uzavřené ventilátorem chlazené el. motory (TEFC), ochrana IP55, termistorová ochrana, třída izolace F
Hlavní napětí 380-480V 50 Hz ( ± 5% )
Tlačítko stop v nebezpečí
Hlášení servisních resp. havarijních alarmů pro :
- olejový filtr ∆p
- sací filtr ∆p
- element olejového separátoru ∆p
- interval servisu
- přehřívání kompresoru (alarm při 100 °C a zastaví při 115 °C)
Pojistný ventil Indikátory provozních podmínek :
- přetlak stlačeného vzduchu
- pracovní teplota
- hodiny; v plném zatížení, celkové provozní hodiny
- automatický restart po výpadku el. proudu
Zvuk absorbující kryty NOVOX s epoxidovým nátěrem
Dochlazovač stlačeného vzduchu
Cyklónový odlučovač kondenzátu s automatickým časovým odvaděčem




GD model Cílový přetlak* Výkonnost při cílovém přetlaku** Výkon motoru

50 Hz

Čistá hmotnost Hladina hluku*** Rozměry

d x š x v

mm

bar m3/min  kW    kg dB(A)
VS 45        7

9

12

         1,01-7,85

0,97-6,90

1,67-5,53

     45      1450       72 2152x1119

x1900

VS 50        7

9

12

         1,01-9,37

0,91-8,28

1,36-6,86

     50      1470       73 2152x1119

x1900

VS 70        7

9

12

         2,12-11,60

1,93-10,36

3,13-8,81

     70      1480       73 2152x1119

x1900



* max.tlak ztráta 0,25 bar pro modely s vestavěnou sušičkou
** Výkonnost je měřená podle Cagi Pneuprop PN2CPTC2 a jsou použity následující cílové tlaky: 7,5 bar modely při 7 bar, 10 bar modely při 9 bar a 13 bar modely při 12 bar.
*** Tlaková hladina hluku měřená v souladu s Cagi Pneurop PN8NTC2.2 ±3dB(A). Hladina hluku měřena při 100% výkonnosti.



Zvláštní volitelné vybavení:


Vodou chlazená verze
Předfiltr na sání
Alternativní napětí
Systémy zpětného zisku tepla (+W modul ) s olejovým deskovým chladičem (ocel AISI 316, měděné spoje), vodní termostat a externí olejový 3-cestný termostatický ventil (vnitřní by-pass je zazátkován).
Vestavěný RD sušič, použité chladivo splňuje ES požadavky normy No. 2037/2000
Mazivo AEON 4000 (polosyntetický olej), AEON 6000FG (pro styk s potravinami), AEON 9000SP (syntetický olej)




Přídavné vybavení:


MiniPilot více-kompresorový ovladač pro 2-3 kompresory stejné velikosti
MultiPilot více-kompresorový ovladač pro několik kompresorů
Sušičky stlačeného vzduchu
Řada filtrů pro úpravu stlačeného vzduchu
Odvaděče kondenzátu
Separátory kondenzátu voda/olej.



Rozměrový výkres

Rozměrový výkres VS 45-70 PDF 1,5 MB
