Adsorpční sušiče MTA, model SDA

Technický list  (329 kB)



Popis zařízení

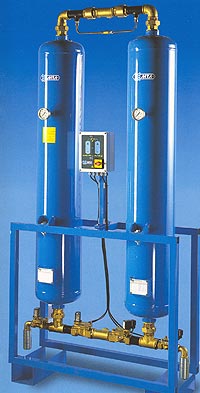

Adsorpční sušič je složen ze dvou nádob z oceli naplněných adsorbčním materiálem, čtyř solenoidových ventilů, dvou tlumičů hluku, dvou zpětných ventilů, obtokové trubky a mikroprocesorového řídícího panelu. Vše je namontováno na ocelovém rámu.Použitý absorbent je aktivní oxid hlinitý nebo molekulární síto.



Pripcip funkce

Stlačený vzduch proudí ze spoda nahoru v jedné ze dvou nádob po určitou dobu a absorbent do sebe akumuluje vodní páry. Ve stejnou dobu sušený vzduch prochází obtokem do druhé nádoby, kde na sebe váže vodní páry z absorbentu tj. regeneruje. Po skončení regenerace je nádoba natlakována a posléze dochází k přepnutí nádob.



Instalace

Před sušičem musí být nainstalován submikrofiltr (0,01 mg/m3 zbytkového oleje) a za sušičem je doporučeno instalovat prachový filtr pro zachycení úletu částeček z absorbentu.



Kvalita stlačeného dodávaného vzduchu

• rosný bod při provozním přetlaku: s aktivním oxidem hlinitým–40°C, s molekulárními síty –60°C.

• tlaková ztráta nižší než 0.1 bar

• vzduch pro regeneraci 15% jmenovitého průtoku



Maximální provozní přetlak

• 16 barg pro modely SDA W04-170

• 10 barg pro modely SDA 200-550

Sušiče





Technická data adsorpčních sušičů MTA, model SDA:

model průtok (m3/min. FAD 20°C

připojení

rozměry (mm)

hmotnost
netto

  aktivní oxid hlinitý molekulární síta   A B C D

E

(kg)

SDA W04 0.45 0.31

1/2"

576 226 926 33 742

28

SDA W08 0.89 0.62

1/2"

820 270 1125 33 1080

38

SDA W13 1.34 0.94

1/2"

820 270 1470 33 1425

70

SDA 013 1.34 0.94

1/2"

600 240 1845 195 1630

96

SDA 016 1.69 1.18

1/2"

600 240 1825 195 1630

96

SDA 025 2.69 1.88

1"

750 330 1780 195 1555

156

SDA 040 3.92 2.74

1"

750 330 1780 195 1555

156

SDA 055 5.91 4.14

1 1/2"

1000 380 2120 250 1835

260

SDA 070 7.15 5.00

1 1/2"

1000 380 2120 250 1835

260

SDA 090 9.82 6.87

1 1/2"

1200 560 2160 250 1875

410

SDA 110 12.15 8.50

1 1/2"

1200 560 2160 250 1875

410

SDA 130 13.95 9.76

2"

1200 560 2350 210 2100

546

SDA 170 17.89 12.52

2"

1200 610 2350 210 2100

650

SDA 200 21.47 15.03

DN 65

1520 700 2440 175 2073

912

SDA 250 26.83 18.78

DN 65

1570 750 2467 175 2199

912

SDA 300 32.21 22.55

DN 65

1620 800 2493 175 2225

1210

SDA 370 39.35 27.84

DN 80

1730 850 2288 190 2298

1042

SDA 420 44.71 31.30

DN 80

1780 900 2636 190 2346

1414

SDA 550 59.05 41.33

DN 80

1880 1000 2688 190 2398

1716
