V průměru obsahuje kondenzát ze stlačeného vzduchu 5% oleje. Z tohoto důvodu je nevhodné vypouštět kondenzát do kanalizačního systému. Hrozí nebezpečí poškození životního prostředí. Maximální povolený objem oleje v odpadních vodách je 20 mg/l, přičemž v České republice jsou předpisy ještě striktnější – max. 5 mg/l. Ekologický separátor kondenzátu GDW plně vyhovuje výše uvedeným požadavkům. Tam, kde jsou pravidla přísnější doporučuje firma Gardner Denver zařízení GDE s garancí zbytkového oleje < 5 mg/l. Separátory GDW snižují náklady na likvidaci nebezpečných odpadů a chrání životní prostředí.
Je na budoucím provozovateli, aby se rozhodl podle svých požadavků a potřeb a naše firma zajistí zařízení, které bude splňovat stanovené provozní parametry.
Separátor oleje a vody z kondenzátu stlačeného vzduchu model GDW s několikastupňovou separací, modulární konstrukcí, s využitím ochrany uhlíkového filtru koalescenčním předfiltrem, to je spojení prodloužené životnosti a spolehlivosti.
Vlastnosti a výhody
• separátor GDW je optimálním řešením pro každou aplikaci - 7 různých velikostí, pro kapacitu kompresoru 11 až 710 kW; • velmi jímavá náplň z aktivního uhlí je chráněna adsorpčním předfiltrem; • jasně žlutý plovák signalizující kritické provozní stavy; • snadná a rychlá výměna sorpčních filtrů; • souprava pro jednoduchou vizuální kontrolu odpadní vody (standardní výbava); • servisní štítek se všemi instrukcemi pro údržbu.
Automatická indikace údržby
Jasně žlutý plovák se vysouvá a indikuje stupeň vyčerpání sorpčních schopností filtračních náplní. Jednoduchá a snadná signalizace pro údržbu a úsporu vícenákladů způsobených nekvalitou odpadní vody.
Testovací sada
Zajišťuje provozní spolehlivost a kvalitu odpadní vody v limitu odpovídajících předpisů.
Snadné čištění
Sedimentační nádoba se snadno vyjímá a čistí. Není nutná údržba kompletní jednotky GDW. Snadná a rychlá výměna sorpčních filtrů. Po odejmutí horního víka je snadný přístup ke všem částem separátoru, včetně sorpčních filtrů, se kterými lze velmi snadno manipulovat.
Popis funkce
V expanzní komoře (1) se oddělí stlačený vzduch od kondenzátu. Mechanické nečistoty se oddělují v sedimentační komoře (2), která je vyjímatelná a snadno se čistí. Koalescenční filtr (3) odděluje část oleje, prodlužuje životnost sorpčních filtrů a významně snižuje provozní náklady separátoru. Plovoucí olejová vrstva se přepadem sbírá v externím kanystru (4). Z komory, kde probíhá gravitační separace oleje (7), se kondenzát odvádí do sorpčního předfiltru (5). Poslední zbytky oleje jsou odstraněny filtrem z aktivního uhlí (6). Odpadní voda se poté odvádí do kanalizace.

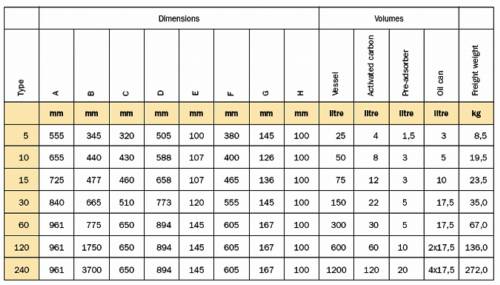

Technická data
|
Typ GDW |
Jmenovitá výkonnost kompresoru |
Připojení |
Rozměry v mm |
Objem |
Adsorpční předfiltr objem v litrech |
Aktivní uhlíkový filtr objem v litrech | |||
|
m3/min |
kW |
|
výška |
hloubka |
šířka |
litry | |||
|
5 |
2 |
11 |
1/2" |
585 |
400 |
395 |
25 |
1,5 |
4 |
|
10 |
4,16 |
22 |
1" |
655 |
430 |
440 |
50 |
3 |
8 |
|
15 |
7,5 |
45 |
1" |
725 |
460 |
477 |
75 |
3 |
12 |
|
30 |
15 |
90 |
1" |
840 |
510 |
665 |
150 |
5 |
22 |
|
60 |
30 |
200 |
1" |
961 |
650 |
775 |
300 |
5 |
30 |
|
120 |
60 |
315 |
1" |
961 |
650 |
1750 |
600 |
10 |
60 |
|
240 |
120 |
710 |
1" |
961 |
650 |
3700 |
1200 |
20 |
120 |

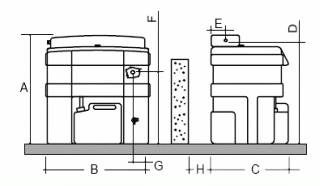

Rozměrový obrázek GDW 5 - 60

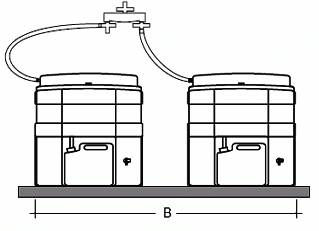

Rozměrový obrázek GDW 120

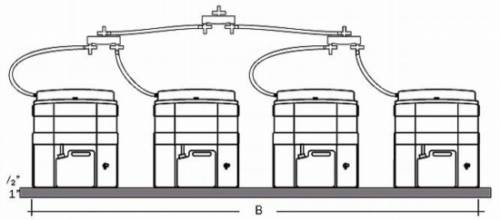

Rozměrový obrázek GDW 240
