ROTAČNÍ LAMELOVÉ VÝVĚVY PNEUMOFORE, série UV

Vzduchem chlazené vývěvy série UV firmy Pneumofore kombinují vysoké vakuum, velkou výkonnost, bezchybný provoz a nižší spotřebu energie podstatně lépe, než jiné vakuové systémy v současné době.

Jednoduchost, snadná instalace, automatický provoz, vysoká účinnost: výsledkem jsou velmi nízké náklady „životní cyklus“, což řadí UV sérii mezi nejpřijatelnější dlouhodobá řešení v oblasti vakua.

Snadná instalace kdekoliv
Veškeré kompresory jsou kompletně vybaveny a připraveny pro použití v el. síti 400V/50 Hz, vyžadují pouze správně dimenzovaný jištěný přívodní kabel. Rovný betonový povrch s potřebnou nosností dle hmotnosti kompresoru (viz. podlahové a montážní zatížení ) je pro instalaci dostatečný, speciální základ není potřeba, protože nedochází k dynamickému zatížení. Pro správnou funkci kompresoru je zapotřebí minimální objem vzdušníku či rozvodné sítě stlačeného vzduchu o velikosti rovnému 30 % výkonnosti kompresoru (m3/min), ale čím větší je objem rozvodné sítě, tím lépe. Dále musí být zajištěna dostatečná ventilace dle způsobu chlazení kompresoru ( vzduchem či vodou ) za účelem odvodu vyzářeného tepla z místa instalace.

• Vývěvy "zastrč a spusť" instalujete snadno a přímo do vakuové stanice, nejsou třeba žádné základy.
• Údržba omezená pouze na jeden zásah ročně (4/5000 hodin) v souladu s typem použití a s výměnou sacího filtru, olejového filtru a olejové náplně (max. 2 hodiny)
• Racionalizovaný management vakuových instalací s více jednotkami pomocí centrálního řídícího systému.
• Systémy dálkového ovládání a elektronických karet jsou volitelně dodávány jako doplňková zařízení pro lepší management jednotky a provoz systému.
• Plně automatický provoz: řízení teploty oleje, pomocné řídící spínače, pojistný vakuoměr, systémové alarmy, pneumaticky řízený sací ventil a ochrana proti přetížení motoru.
• Systémy chlazení vzduchu obsahuje rozměrný hliníkový chladič a teplotou řízený ventilátor. Tím se eliminují problémy úpravy chladící vody v rámci norem na ochranu životního prostředí.
• Provoz bez úpravy chladící vody eliminuje problémy, spojené s vodním kamenem, okolní teplotou a nestálým stupněm vakua.
• Minimální spotřeba el. proudu motorem ventilátoru a oběhovým motorem během provozu.
• Konstantní rychlost čerpání (až k 100 mbar zbytkového tlaku) nezávislá na venkovních teplotách a okolním prostředí vývěvy.
• 99.8% maximální stupeň vakua (2 mbar zbytkový abs. tlak) s křivkami výkonu stále k 90%. Je to ten nejlepší dosažitelný výsledek jednostupňové vakuové vývěvy.

Technická data

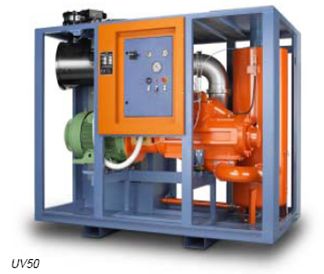

UV SERIES		UV8	UV16	UV30	UV50
šířka	mm	1280	1280	1380	1500
hloubka	mm	1385	1385	2900	3120
výška	mm	2150	2150	2250	2250
hmotnost	Kg	860	1070	2300	2800
50Hz / jmen. výkonnost	m³/h	500	1000	1950	3200
50Hz / zbytkový tlak	mbar(a)	1÷0.5	1÷0.5	1÷0.5	1÷0.5
60Hz / jmen. výkonnost	m³/h	600	1200	2350	3840
60Hz / zbytkový tlak	mbar(a)	1÷0.5	1÷0.5	1÷0.5	1÷0.5
intake connection		DN100	DN125	DN150	DN200
discharge connection		DN100	DN125	DN150	DN200
množství oleje	litrů	22	32	90	110
typ oleje		PL493	PL493	PL493	PL493
50Hz/400V výkon motoru	kW	11	22	45	75
50Hz/220V výkon motoru	kW	11	22	45	75
60Hz/400V výkon motoru	kW	15	30	55	90
60Hz/440V výkon motoru	kW	13.2	26	55	90
výkon ventilátoru	kW	0.25	0.37	0.45	0,75
výkonnost ventilátoru	m³/h	700	1200	5900	7000
hladina hluku	dB(A)	68	69	79	NA
min. provozní teplota	ºC	-3	-3	-3	-3
max. provozní teplota	ºC	45	45	45	45

Hlavním cílem firmy Pneumofore je poskytnout zákazníkům radikální snížení nákladů životního cyklu, po celou dobu životnosti instalace, což může znamenat desetiletí.



Technologie Pneumofore je proto zaměřena na podporu tohoto cíle v každém stadiu obchodní činnosti, od projekce výrobku přes použití analýzy, k servisním smlouvám a zásahům.



Náklady životního cyklu jako výrobní faktor
Priority firmy Pneumofore v oblasti designu vedly k vývoji zařízení s minimální potřebou zásahů a nízkými provozními náklady.



Technická podpora jako základní pravidlo
Technici firmy Pneumofore provádějí analýzy aplikace každého projektu a již od začátku optimalizují možnosti instalace.

Poprodejní servis jako aktivní proces
Díky servisním smlouvám na míru mohou zákazníci udržovat systém v provozu při špičkovém výkonu po celou dobu jeho životnosti.

Zatímco počáteční investice do vakuového systému představuje pouze část celkových nákladů životního cyklu, může každé rozhodnutí v oblasti konstrukce zařízení drasticky změnit další faktory nákladů během jeho životnosti.



Vývěvy UV Pneumofore jsou předmětem rozsáhlých studií se smyslem optimalizace účinnosti na všech úrovních provozu.

Základní cíle konstrukce:

• snížení frekvence zásahů údržby
• omezení trvání jednotlivých zásahů
• snížení spotřebních dílů
• vylepšená spolehlivost
• vylepšená účinnost
• maximalizace trvanlivosti hlavních komponentů
• obsahuje široce dostupné komponenty, poskytuje všechny výhody komplexního systému


Vakuové systémy musí být konfigurovány podle specifických požadavků případu.



Aby pomohl konečnému uživateli navrhnout nejvhodnější vakuový systém, je důležité, aby výrobce vývěv informoval konečného uživatele o možnostech instalace pro získání maximální spolehlivosti a účinnosti.



Pneumofore provádí tuto službu pravidelně u každého projektu. Každá aplikace je individuálně zkoumána a analyzována, aby byla správně vybrána velikost a typ vývěvy a příslušenství.



Technici firmy Pneumofore hodnotí rozličné faktory pro optimalizaci výkonu ve vakuovém procesu:



Hodnocení požadavků na vakuum



Proces vakuování v podstatě zahrnuje pohyb částeček, kapaliny a/nebo výparů, do vývěvy. Je nutné provést preventivní a přesné analýzy tohoto procesu, aby bylo při výběru zařízení a dimenzování instalace, dosaženo dobrých výsledků.



Správná distribuce vakua



Správná distribuce vakua je důležitá pro dosažení lepšího výkonu a úspor energie. Zatímco pokles tlaku o 0.1 bar představuje 10 % ztrátu vakua, ten samý pokles tlaku odpovídá zhruba snížení tlaku o 1.4 % u obvyklého 7 barového zařízení stlačeného vzduchu. Proto je zvlášť důležité důsledně dimenzovat rozvodnou síť vakua.



Správná velikost sběračů



Vakuum reaguje jinak než stlačený vzduch, takže sběrače je nutno dimenzovat velmi pečlivě. Zkušenost ukázala, že potrubí nedostatečné velikosti vede k použití většího množství vakuových vývěv.



Správné dimenzování vakuových nádrží



To je zrovna tak důležité, s ohledem na vakuové nádrže. Poskytují, jak zásobu vakua, tak předfiltraci média a je nutné speciálně určit rozměry v závislosti na jejich použití.



Úkol firmy Pneumofore snižovat náklady životního cyklu pokračuje po celou dobu životnosti instalace. Poprodejní servis hraje důležitou úlohu při pomoci zákazníkům zajistit plného využití potenciálu jejich systému.



Kromě zákaznické podpory spočívající v počáteční specifikaci, projektu, určení a instalaci, se Pneumofore aktivně podílí na optimalizaci celkového výkonu systému během pravidelného provozu.



Techničtí specialisté u Pneumofore a partneři po celém světě poskytují našim zákazníkům plnou asistenci s prováděním pravidelných dlouhodobých požadavků údržby.

Všeobecné servisní smlouvy Pneumofore poskytují konečným uživatelům příležitost těžit z prodloužené záruky.

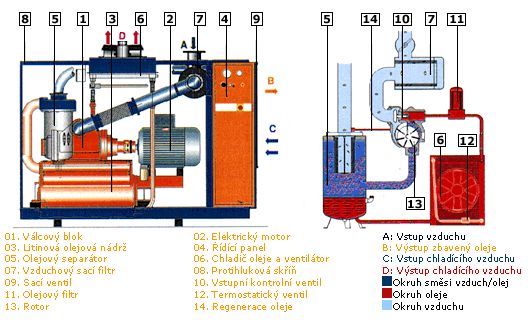

Jednoduchost principu rotačních lamel je klíčem k naší filozofii designu: použití pouze několika pohyblivých částí, rotor minimalizuje spotřebu energie, opotřebení komponentů, riziko poruchových stavů, a náklady, spojené s výměnou náhradních dílů.



Ty samé výhody umocňuje přímé spojení rotačního šroubového prvku s motorem. To umožňuje nízkou rychlost rotace (1450 otm), což znamená menší vibrace, menší hlučnost, a nízké teploty.

Litinová olejová nádrž modelu UV30 je velmi robustní. V kombinaci s protihlukovou skříní, dále tlumí hladinu hluku (pod 79dB(A)) .





Modely UV8 a UV16 mají výlučné vertikální uložení, které zmenšuje použitý prostor a posiluje účinnost olejové separace a chlazení.

Snadný přístup ke všem vyměnitelným částem umožňuje jednoduchou údržbu a rychlejší zásahy spojené s nižšími náklady.



Výkonné, ale přizpůsobivé v novém prostředí, zařízení UV byla navržena pro nejrůznější klima, od arktického po tropické.



Uzavřená smyčka mazání, včetně umocněného separačního procesu, zajišťuje zanedbatelný obsah oleje ve vypouštěném vzduchu (méně než 2ppm).

Princip aktivního těsnění zajišťuje, že jsou dosaženy minimální zbytkové hodnoty (až k 2mbar) s konstantním výkonem v rozmezí 0,1 až 1 bar absolutního tlaku.



Mazivo PL493 bylo vyvinuto speciálně pro série UV a je dodáváno firmou Pneumofore. Testy a analýzy jsou k dispozici na vyžádání.

Přídavné vybavení:

• Zásobníky vakua QV a QVS
• Odvaděče kondenzátu TV
• Demistry DVF
• Řada vakuových filtrů VF
• Předfiltry s obtokem VP+BP
