Odváděče kondenzátu OPTIMUM
Tyto odvaděče jsou vhodné pro všechny druhy instalace
a slouží pro odstranění vzniklého
kondenzátu z cyklónového separátoru dochlazovače kompresoru, ze vzdušníku,
filtrů, sušiče a rozvodného potrubí stlačeného vzduchu.

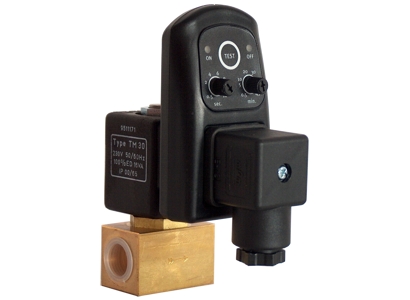

Odvaděče OPTIMUM
jsou odvaděče s časovým ovládáním, které jsou nabízeny ve třech tlakových
verzích s širokým rozsahem příslušenství. Výhodou je snadné nastavení
intervalů odvádění kondenzátu.
Výhody odvaděče:
 Přímo
činný ventil s velkou clonou ( 4,5
mm
)
Příslušenství pro připojení ventilu
1/8",1/4",3/8",1/2" BSP nebo NPT
Materiál těsnění ventilu FPM (Viton)
Rozsah
tlaku 0 - 16 bar ( verze standart )
Snadná
instalace a vysoká spolehlivost - žádná údržba
Připojení ke všem napětím jsou k dispozici,
od 12 - 380 VAC/DC 50/60 Hz.
Plně
certifikované (CE, cULus, atd.)
Příslušenství pro tlaky až do 400 bar (viz OPTIMUM-HP)
Technická
specifikace odvaděče OPTIMUM (verze standard) :
ČASOVAČ
Interval otevření 0,5 až 45 minut, nastavitelný
Vypouštěcí čas 0,5 až 10 vteřin, nastavitelný
Manuální test tlačítko mikro spínač
Připojovací napětí 12 až 380VAC/DC 50/60Hz
Spotřeba proudu 7 mA max.
Pracovní teplota -40º C až +60º C
Ochrana proti životnímu prostředí IP65, NEMA4
Materiál těla ABS plast
Připojení DIN 43650 - A/ISO 4400
Signalizace 1 LED (žlutá) indikuje ON (zapnutí)
1
LED (žlutá) indikuje OFF (vypnutí)
VENTIL
Typ ventilu 2/2-cestný,
přímo činný
Připojení dovnitř/ven 1/8", ¼", 3/8" a 1/2"
Min./Max. pracovní tlak 0
- 16 bar
Min./Max. teplota 2º C až 55º C
Materiál těsnění ventilu Viton (FPM)
Max. teplota média Max. 90º C
Materiál těla ventilu Kujná mosaz, clona 4,5
mm
Tepelná isolace Skupina H (200°C)
Ochrana proti životnímu
prostředí IP65, NEMA4
Připojovací napětí 12 až 380VAC/DC 50/60Hz
Montážní pozice Všechny

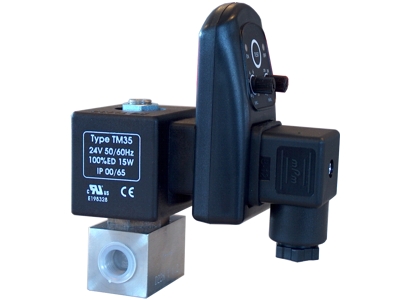

Odvaděč OPTIMUM-HP
je určen pro tlaky do 350 barů. Tělo ventilu je vyrobeno z buď mosazi pro
tlak do 80 barů nebo pro vyšší tlaky z nerezové oceli.
Odvaděč OPTIMUM-S je nabízen pro tlaky do 400
barů.
Sada náhradních dílů Clona
4,5
mm

Rozměrový výkres Optimum  243 kB
|
