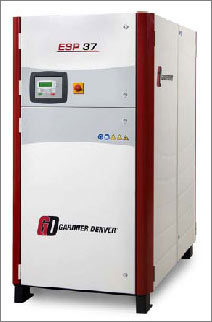

GARDNER DENVER, série GLOBAL, typ ESP 22-37
Jednoduchá konstrukce
Jedná se o standardní vzduchem chlazené, jednostupňové, olejem mazané, rotační šroubové kompresory skříňového provedení vybavené filtrem na sání, unikátní integrovanou kompresorovou jednotkou TEMPEST zahrnující šroubový blok ENDURO+ , třístupňovou separaci oleje s velmi účinnými separačními filtry (0,1 μ), olejový filtr, obtok s termostatem a ve dně jednotky prostor pro olejovou náplň s ukazatelem hladiny oleje. Dále jsou kompresory vybaveny dochlazovačem stlačeného vzduchu, cyklónovým separátorem kondenzátu s automatickým odváděčem kondenzátu, chladičem oleje a elektrickou skříňkou s hlavním vypínačem a spouštěním hvězda-trojúhelník. Kompresor je poháněn elektrickým motorem vč. termistorové ochrany, prostřednictvím řemenic a klínových řemenů. Kompresor je řízen plně automatickou elektropneumatickou regulací zatíženo/odlehčeno s následným časově nastavitelným zastavením el. motoru. Ovládací panel kompresoru je vybaven digitálním řídícím panelem AirSmart sloužící k sledování nebo nastavení vybraného parametru na displeji a indikaci servisních požadavků a alarmů. Komunikace je v českém jazyce.
Snadná instalace kdekoliv
Kompresory této série jsou kompletně vybaveny a připraveny pro použití v el. síti 400V/50 Hz, vyžadují pouze správně dimenzovaný jištěný přívodní kabel. Rovný betonový povrch s potřebnou nosností dle hmotnosti kompresoru (viz. podlahové a montážní zatížení ) je pro instalaci dostatečný, speciální základ není potřeba, protože nedochází k dynamickému zatížení. Pro správnou funkci kompresoru je zapotřebí minimální objem vzdušníku či rozvodné sítě stlačeného vzduchu o velikosti rovnému 30 % výkonnosti kompresoru (m 3/min), ale čím větší je objem rozvodné sítě, tím lépe. Dále musí být zajištěna dostatečná ventilace dle způsobu chlazení kompresoru ( vzduchem či vodou ) za účelem odvodu vyzářeného tepla z místa instalace.
Standardní vybavení:
Šroubový blok ENDURO ® 12+ s vysokou specifickou měrnou spotřebou (poměr výkonnost/spotřeba el. energie);
Integrovaná, kompaktní, tichá a bez úniková kompresorová jednotka TEMPEST ® 12 pro vynikající olejovou separaci, filtraci a zásobu oleje s průzorem pro kontrolu výšky hladiny oleje;
Mikroprocesorový ovladač AirSmart TMse srozumitelnými symboly a pokyny v českém jazyce:
- řádkový kódový displej,
- řízení zatíženo s regulací otáček/odlehčeno s automatickým odpouštění tlaku, automatický start a stop,
- měření teploty a tlaku pro monitorování a bezpečné zastavení,
- ochrana proti přetížení hlavního motoru
- indikátory servisu a poruch,
- hodiny pro celkovou dobu provozu a hodiny v zatížení,
- uživatelem změnitelné provozní nastavení (kromě heslem chráněných bezpečnostních funkcí),
- přizpůsobitelný pro více-kompresorové řídící systémy,
- potenciálně volný provozní a běžný signál alarmu.
Vzduchový filtr na sání;
Hlavní vypínač ;
Zcela uzavřené ventilátorem chlazené el. motory (TEFC), ochrana IP55, termistorová ochrana, třída izolace F ;
Hlavní napětí 400V 50 Hz ( ± 5% );
Tlačítko stop v nebezpečí;
Hlášení servisních resp. havarijních alarmů pro :
- olejový filtr ∆p
- sací filtr ∆p,
- element olejového separátoru ∆p,
- interval servisu,
- přehřívání kompresoru (alarm při 100 °C a zastaví při 115 °C).
Pojistný ventil;
Indikátory provozních podmínek :
- přetlak stlačeného vzduchu,
- pracovní teplota,
- hodiny; v plném zatížení, celkové provozní hodiny,
- automatický restart po výpadku el. proudu,
Zvuk absorbující kryty NOVOX s epoxidovým nátěrem;
Dochlazovač stlačeného vzduchu;
Cyklónový odlučovač kondenzátu s automatickým časovým odvaděčem.
|
GD model
|
Maximální přetlak*
|
Výkonnost při jmen.přetlaku**
|
Výkon motoru
50 Hz
|
Čistá hmotnost
|
Hladina hluku***
|
Rozměry
Š x v x d
|
|
Bar
|
Psig
|
m3/min
|
cfm
|
kW
|
Hp
|
kg
|
dB(A)
|
|
ESP 22
|
7,5
8,5
10
13
|
110
125
145
190
|
3,84
3,35
3,14
2,50
|
136
118
111
88
|
22
|
30
|
840
|
65 - 67
|
1651 x 887 x 1750
|
|
ESP 30
|
7,5
8,5
10
13
|
110
125
145
190
|
5,24
4,60
4,34
3,71
|
185
163
153
131
|
30
|
40
|
905
|
68
|
|
ESP 37
|
7,5
8,5
10
13
|
110
125
145
190
|
6,31
5,63
5,48
4,70
|
223
199
194
166
|
37
|
50
|
925
|
71 - 72
|
* max.tlak ztráta 0,25 bar pro modely s vestavěnou sušičkou
** Výkonnost je měřená podle Cagi Pneuprop PN2CPTC2 a jsou použity následující cílové tlaky: 7,5 bar modely při 7 bar, 10 bar modely při 9 bar a 13 bar modely při 12 bar.
*** Tlaková hladina hluku měřená v souladu s Cagi Pneurop PN8NTC2.2 ±3dB(A). Hladina hluku měřena při 100% výkonnosti.
Zvláštní volitelné vybavení:
Předfiltr na sání;
Nízkotlaké modely;
Alternativní napětí;
Komunikační / sekvenční modul;
Vestavěný RD sušič, použité chladivo splňuje požadavky normy EU, číslo 2037/2000;
Bezztrátový odváděč kondenzátu;
Mazivo AEON 4000 (polosyntetický olej), AEON 6000FG (pro styk s potravinami), AEON 9000SP (syntetický olej);
Systém zpětného zisku tepla (+W modul ) s olejovým deskovým chladičem (ocel AISI 316, měděné spoje), vodní termostat a externí olejový 3-cestný termostatický ventil (vnitřní by-pass je zazátkován).
Přídavné vybavení:
Sušičky stlačeného vzduchu
Řada filtrů pro úpravu stlačeného vzduchu
Odvaděče kondenzátu
Separátory kondenzátu voda/olej.
Rozměrový výkres
Rozměrový výkres ESP 22-37  206 kB
|
